消防評估軟件中煙氣流動模擬分析軟件如何進行文件處理呢？

使用煙氣流動模擬分析軟件PyroSim執行火災分析時，會使用幾個文件。這些文件包括煙氣流動模擬分析軟件PyroSim模型文件，F(xiàn)DS輸入文件和FDS輸出文件。

創建一個新的煙氣流動模擬分析軟件PyroSim模型
啟動煙氣流動模擬分析軟件PyroSim時，它將以一個空模型開始。您可以通過打開“文件”菜單并單擊“新建”來關閉當前模型并創建一個新的空模型。PyroSim始終只有一個（只有一個）活動模型。

保存煙氣流動模擬分析軟件PyroSim模型
煙氣流動模擬分析軟件PyroSim模型文件（PSM）以表示煙氣流動模擬分析軟件PyroSim模型的二進制格式存儲。煙氣流動模擬分析軟件PyroSim模型包含編寫FDS輸入文件所需的全部信息，以及其他信息，例如障礙物分組，地板高度，背景圖像和紋理。這種格式非常適合與其他煙氣流動模擬分析軟件PyroSim用戶共享模型。
要保存新模型：
1.在文件菜單上，單擊保存。
2.輸入文件名，然后單擊“保存”按鈕。


打開一個已保存的煙氣流動模擬分析軟件PyroSim模型
PyroSim模型文件具有PSM擴展名。要打開保存的模型：
1．在文件菜單上，單擊打開。
2．選擇文件，然后單擊“打開”按鈕。

還提供了近期打開的文件列表。若要打開近期的文件，請?jiān)凇拔募辈藛紊希瑔螕簟敖诘腜yroSim文件”，然后單擊所需的文件。

煙氣流動模擬分析軟件PyroSim具有自動保存功能，該功能每10分鐘存儲一次您當前模型的副本。如果PyroSim正常退出，該文件將被自動刪除，但是如果煙氣流動模擬分析軟件崩潰，則可以通過打開自動保存文件來恢復工作。可以在與新PSM文件相同的目錄中找到該文件，如果未保存模型，則可以在煙氣流動模擬分析軟件PyroSim安裝目錄中找到該文件。

防止更改模型
煙氣流動模擬分析軟件PyroSim支持模型的寫保護。啟用寫保護后，用戶將無法修改模型（例如，更改幾何形狀，編輯曲面屬性等）。可以啟用或禁用密碼保護。如果模型具有寫保護，則煙氣流動模擬分析軟件PyroSim將在應用程序標題欄中顯示通知。
要將寫保護添加到模型：
1.在文件菜單上，單擊寫保護。
2.單擊確定。

該模型現在將被寫保護。由于未使用密碼，因此不需要密碼來取消寫保護。要從模型中刪除寫保護：
1．在文件菜單上，單擊寫保護。
2．單擊確定。

現在可以編輯模型。如果需要，對話框?qū)⒁筝斎朊艽a才能解除鎖定。

導入FDS模型
煙氣流動模擬分析軟件PyroSim允許您導入現有的FDS輸入文件。導入FDS文件時，PyroSim將根據導入的文件創建一個新的煙氣流動模擬分析軟件PyroSim模型。導入期間，PyroSim將檢查每個記錄的有效性。如果檢測到錯誤，將通知您。然后，您可以進行所需的更正，然后嘗試再次導入文件。
要將現有的FDS模型導入煙氣流動模擬分析軟件PyroSim：
1.在文件菜單上，選擇導入FDS / CAD文件。或單擊主工具欄上的導入按鈕（）。
2.選擇FDS文件，然后單擊打開。
煙氣流動模擬分析軟件PyroSim支持FDS版本4、5和6的文件導入。

導出FDS模型
煙氣流動模擬分析軟件PyroSim還允許我們將當前模型顯式導出到FDS輸入文件。軟件可以手動編輯文件中的Advanced FDS 功能，或輕松地導出文件到其他計算機或FDS的特殊版本。
要導出FDS文件：
1．在“文件”菜單上，單擊“導出”，然后單擊“?FDS文件”。或單擊主工具欄上的導出按鈕（）。
2．輸入文件名，然后單擊保存。
PyroSim導出的文件將與FDS的版本6兼容。

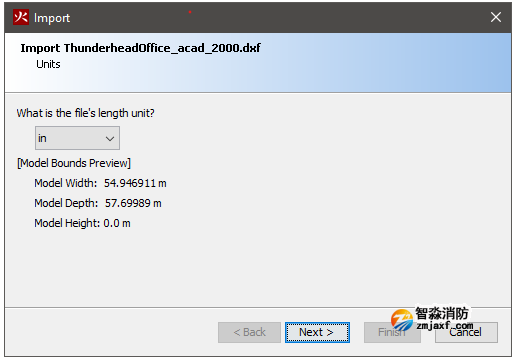

導入CAD文件
PyroSim可以從幾種CAD格式導入幾何圖形，包括buildingSMART的用于建筑信息模型（BIM）的IFC格式，AutoCAD的DXF（工程圖交換格式），DWG，F(xiàn)BX，DAE，OBJ和STL文件。每種類型的文件都提供了多種幾何形狀，這些幾何形狀可以直接表示為障礙物，也可以直接表示為PyroSim模型中的圖形參考。

• 建筑物模型

以完全3D格式提供建筑物信息模型（BIM）數據。該格式包含有關建筑物中對象類型的數據，包括地板，樓梯和門，盡管目前僅在PyroSim中用于幾何導入。它還包含有關對象是否牢固的信息，并作為許多建筑CAD軟件包（包括Revit）的導出格式受支持。但是，與其他導入格式不同，當前不支持紋理。

• DXF

Autodesk提供的基本CAD格式。此格式支持健壯的幾何類型，包括3D等值面，線和文本，但不支持外觀信息，例如紋理，照明參數等。PyroSim可能會執行數據的特殊后處理，因?yàn)镈XF中只有一個對象文件可能具有混合的幾何類型，包括線，點和面。在PyroSim（和FDS）中，障礙物只能有面孔。因此，PyroSim將這些混合對象分成兩個，這樣一個對象就是只有面的障礙物，而另一個對象就是只有線條和點的元數據。

• DWG

與DXF相似，但它對外觀（包括紋理）也有基本支持。它僅具有將紋理映射到對象的基本支持，但是，很少有CAD應用程序可以導出DWG文件。有些（例如Revit）不包括材質和紋理信息。

• FBX

僅提供對3d面孔的支持，但對外觀信息和紋理映射提供了很好的支持。此外，許多3D建模應用程序都內置了對導出FBX文件的支持。不幸的是，這種格式?jīng)]有有關對象是否實體的信息，因此PyroSim將它們視為薄面的集合。如果孔與這些文件中的對象相交，則可能導致問題，因?yàn)闊熿F將能夠進入固體對象的腔體。但是，除了孔以外，對于將3D建筑模型導入PyroSim來說，這仍然是一種很好的格式。

• STL

基本文件格式，僅是三角形的列表。沒有外觀或紋理信息。
與Completely replace當前PyroSim模型的FDS導入不同，CAD導入將數據附加到當前模型中。這有助于將數據從多個CAD文件導入到一個PyroSim模型中。當建筑物的每個樓層有一個藍圖或3D建筑物已分為幾個部分，每個部分都放在一個單個的文件中時，這很有用。
若要導入這些文件之一，請?jiān)凇拔募辈藛蜗拢x擇“導入FDS / CAD文件”，然后選擇所需的文件。

注意：
CAD文件將顯示信息存儲在稱為“材料”的對象中。這些材料在PyroSim中轉換為外觀對象和曲面。它們與材料的FDS定義不符。

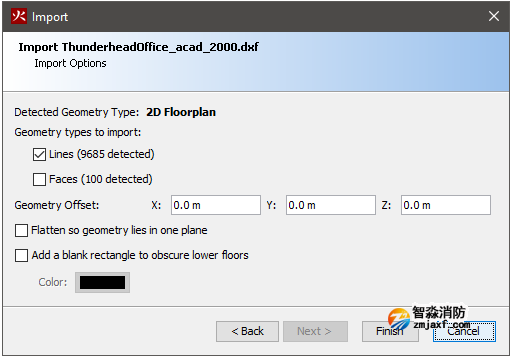

選擇完成導入文件
當PyroSim導入CAD文件時，它將把全部3D面部數據視為障礙物，而將全部其他數據（直線，曲線等）視為單個的CAD數據。如果文件中的對象同時包含面和CAD數據，則該實體將被分為兩個實體，以便在導入后使用3D / 2D視圖工具欄上的CAD過濾器按鈕可以輕松刪除或隱藏CAD數據。

在PyroSim中進行繪制時，可以捕捉到帶有CAD數據的對象，但不能將其轉換為任何類型的FDS幾何。
在DWG和DXF文件中，根據DWG / DXF文件中的實體類型，帶有面部數據的實體將被視為具有一定體積的單個實體障礙物，或被視為細小障礙物的集合。這些對象將表示為FDS幾何。以下DWG / DXF實體類型在PyroSim中被視為實體：

• 3D立體

• 質量元素

• 建筑物

• 屋頂

• 地板

• 屋頂板

• 樓梯

• 壁

• 門

• 窗口

• 幕墻

• 幕墻單元

• 幕墻總成

• 結構成員

注意：
盡管煙氣流動模擬分析軟件PyroSim允許我們繪制墻和板，但由于可以在DWG / DXF文件中表示墻和板的復雜性，因此不會將DWG / DXF墻和板實體轉換為原始?jí)桶濉Ｏ喾矗鼈儗⒈槐硎緸榇硪粋€(gè)實體的各個面的集合。
