自動噴水滅火系統擋水板能否用來集熱？

作者：消防安全評估設備
發布時間：2025-03-28 10:10:51
來源：http://www.wxqhbg.cn/
點擊：347

“集熱罩”的由來：集熱擋水板

《自動噴水滅火系統設計規范》GB 50084-2001（2005年版）

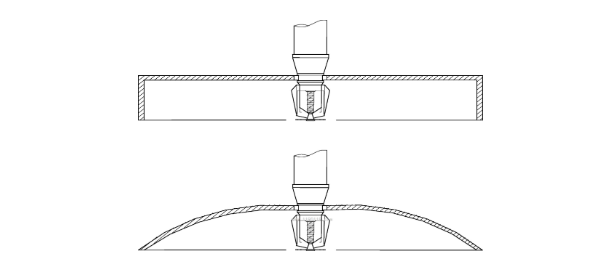

7.1.7 貨架內噴頭上方的貨架層板，應為封閉層板。貨架內噴頭上方如有孔洞、縫隙，應在噴頭的上方設置集熱擋水板。集熱擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12㎡，周圍彎邊的下沿，宜與噴頭的濺水盤平齊。

7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭(見圖7.2.3)。增設噴頭的上方如有縫隙時應設集熱板。

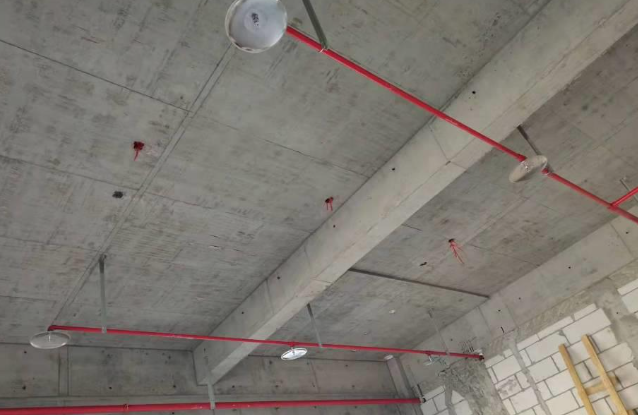

該名詞給部分工程技術人員造成了困惑，認為集熱擋水板可以用來給噴頭集熱，導致有些場所出現了噴頭懸空布置的情況。如下圖：

其實在規范中就限制了“集熱罩”的使用，只用于噴頭上方有空隙時，防止上部的噴頭動作后淋濕下方的噴頭而影響噴頭動作。

名稱的變化：”集熱擋水板“→“擋水板：

自動噴水滅火系統設計規范 GB50084-2017

7.1.10 擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12㎡，周圍彎邊的下沿宜與灑水噴頭的濺水盤平齊。除下列情況和相關規范另有規定外，其他場所或部位不應采用擋水板：

1 設置貨架內置灑水噴頭的倉庫，當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；

2 寬度大于本規范第7.2.3條規定的障礙物，增設的灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板。
